井下炸藥庫抗沖擊波活門
井下炸藥庫抗沖擊波活門
一、井下炸藥庫抗沖擊波活門產品用途：
抗沖擊波活門用于井下baozha材料庫和baozha材料發放硐室，起抗沖擊波、調節庫房所需風量和隔離作用。
二、井下炸藥庫抗沖擊波活門技術參數：
序號 | 型號 | 國標規格 （門框凈空寬X高） | 承壓 |
1 | T86-FH2500/918 | 1800X900mm | 2500kPa |
2 | T86-FH1500/918 | 1800X900mm | 1500kPa |

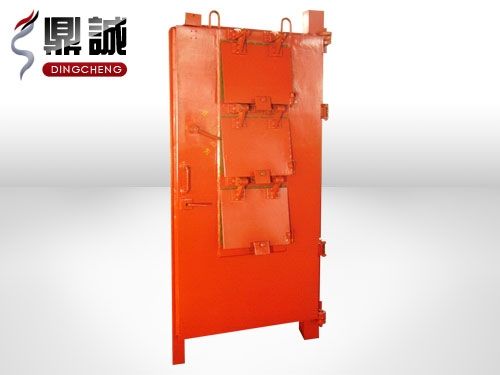

三、井下炸藥庫抗沖擊波活門產品主要結構：
本抗沖擊波活門由門框、門扇、閉鎖裝置、餃頁等部件組成。
1.門框為不等邊角組焊框架結構。
2.門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12度角的活門懸板。每組活門通風量為2000立方/h，總通風量為6000立方/h，風速按8m/s進行設計，使用時可根據井下bao破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足通風量。當庫內一旦發生baozha，沖擊波經過衰減后，余壓只要大于20KPa時，活門懸板受壓再3-8s內自動關閉，與外界隔離，組織baozha抗沖擊波及爆炸產生火焰，有毒氣體向外部巷道擴散，由總回風道排出。
3.閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸，手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294N時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖芯，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。
4.下餃頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。
5.密封方式采用“9”字形截面橡膠條密封。
井下炸藥庫抗沖擊波活門 2016-11-8 本文被閱讀 4879 次
